X6332萬能搖臂銑床是一種輕型通用金屬切削機床，具有立、臥銑兩種功能，也叫炮塔銑頭銑床，可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種中、小型零件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想精加工設備。

X6332萬能搖臂銑床廣泛用于大中小型企業，鄉鎮和個體工業的機械加工，及各類機器制造業中加工中小型零件。整機外觀造型美觀大方，總體布局勻稱協調。導軌面經熱處理硬度高，鋼性強，齒輪為磨齒經高頻淬火調質噪音低經久耐用。部件嚴格篩選，無砂眼，無形變，精密加工，保證機器穩定性及精度。電控部分采用純銅電機及國家3c認證產品，安全穩定壽命長。



X6332萬能搖臂銑床技術參數：

主要技術參數	ZX6332Z鉆銑床
鉆孔很大直徑mm	50
很大自動進給鉆孔直徑mm	14鑄鐵
主軸端面至工作臺距離mm	180-580
主軸中心至立柱表面距離mm	200-780
主軸轉速范圍r.p.m	90-2000立V/38-1310臥H
主軸行程mm	120
工作臺面尺寸mm	1370×320
工作臺行程mm	750×300
電動機功率kw	2.2/3KW
外形尺寸mm	1710×1720×2330
凈重/毛重kg	2000/2150



X6332萬能搖臂銑床結構特點：

1、本機床底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料精密鑄造而成，并經人工時效處理，保證機床長期使用的穩定和精度。工作臺縱向行程均采用矩形導軌，接觸面多，剛性足。

2、X6332萬能搖臂銑床立銑頭配置臺灣炮塔銑頭，高速銑削，且主軸裝有手動和微動兩種進給方式，銑床頭可在垂直平面內調整±45°，在水平面內回轉180°，搖臂不僅能前后伸縮，并可在水平面內作360度回轉，加工更為方便、準確，拓展機床的加工使用范圍。臥式主軸采用能耗制動，制動轉矩大，停止迅速、更加可靠。

3、工作臺縱、橫向有手動進給、機動進給和機動快進三種，X6332萬能搖臂銑床機動進給可獲得8種不同的進給速度，可實現立、臥銑兩種加工功能，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。

4、升降臺Z向升降可通過手動和機動兩種方式來實現，且手動和機動是互鎖的，消除了不安全因素。

5、X6332萬能搖臂銑床工作臺X向行程可達1300mm，Y、Z向導軌為矩形寬導軌，且X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。

6、手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。

7、X6332萬能搖臂銑床操作系統通過支臂懸掛在機床的左上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀，易操作。

8、各螺母采用高級錫青銅精密鑄造造，耐磨性能及佳，壽命長。



X6332萬能搖臂銑床日常保養：

1、清洗ZX6332Z鉆銑床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。

2、主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。

3、搖臂及升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。

4、潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。

5、冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。

6、電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。

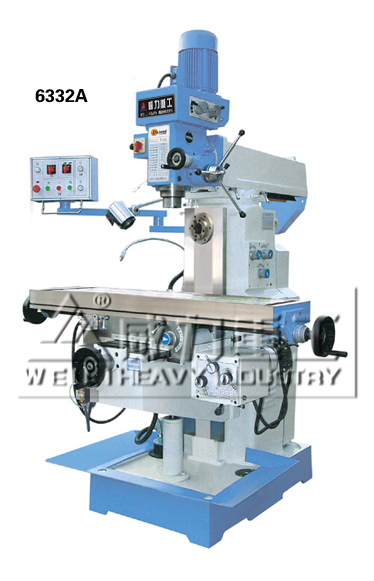

X6332萬能搖臂銑床圖片：



選購山東威力重工X6332萬能搖臂銑床的理由：

1、超級實在的價格，同質量比價格，這個是所有的購買者的金科玉律，山東威力重工生產的X6332萬能搖臂銑床價格實實在在，說他實在主要是：山東威力重工的X6332萬能搖臂銑床質量絕對保證，所有配件包括機身都是用國內大廠生產的有保障的配件，機床組裝師傅經驗豐富保障質量絕對好；山東威力重工不設定代理商其生產的銑床設備直接到客戶手里，減少了中間環節，將高質量低價格的機床送到客戶手中。

2、超級責任感是山東威力重工的生存之本，山東威力重工是歷史上比較悠久的機床廠家，制造實力雄厚，技術隊伍完備，工人技術嫻熟，研發人員充足，可以獨立設計各種機床及特殊機床；山東威力重工采購實力雄厚，一次采購，集中采購，所有配件均使用大廠采購，很大可能的保障機床的性能。

3、超級人性化的服務理念，一年三包，終身制售后服務。



X6332萬能搖臂銑床安全操作規程：

1、將設備的刀具和其他物品擺放整齊，并放在合適的位置，以保證有充分的工作空間；

2、冬季（或結合實際）進行試車，檢查X6332萬能搖臂銑床設備是否運轉正常，有無雜音，震動等現象；

3、工作過程中，工件及刀具要夾持牢固，以免松脫傷人；

4、手要遠離運轉中的銑頭及其他旋轉部件，以免發生意外；

5、工作臺縱，橫，垂直三個方向的任一方向在不需要移動時，應視情況利用夾緊手柄夾緊；

6、X6332萬能搖臂銑床工作臺面上不允許存放多余的工具及成品或半成品；

7、發生異常現象應立即停車，避免設備帶有隱患進行工作；

8、工作結束后要清掃工作臺面及絲杠，導軌等上的切屑，并用規定的油料對需潤滑部位進行加油潤滑；

9、將X6332萬能搖臂銑床設備的所有電源關閉；

10、交接班時，要及時向下一班工作人員交代清楚設備的當前運轉情況及注意事項。



X6332萬能搖臂銑床主軸速度變換：

X6332萬能搖臂銑床銑頭電機采用雙速電機，故可通過旋轉變速轉換開關來變換主軸速度和旋轉方向，其中LOR為低速，HIR為高速，另銑頭內采用兩種轉動方式，一種為離合器組傳動、另一種為齒輪副傳動。當使用離合器組傳動時，應在X6332萬能搖臂銑床開機前用手輕輕扳動變速手柄B，看B是否只有少量虛位，如B虛位較大，即說明離合器組未確定齒合，此時，可用一只手握住主軸，另一只手轉動皮帶輪，可聽見“嗒”一聲，即說明離合器組已經嚙合，即可使用。當需要低速檔時，（齒輪副轉動），應將變速手柄B推到很右側，然后將變速手柄B旋轉到前定位孔即可。

忠告：在使用不熟練的情況下，可在每次開機前，試用手轉動皮帶輪，如可以轉動即可開機。

X6332萬能搖臂銑床主軸機動進刀裝置使用：

1、使用X6332萬能搖臂銑床主軸機動進給時，應先停機和松開套筒夾緊手柄，再將主軸套筒機動離合手柄旋轉掛入后定位孔。

2、調整套筒進給限位螺母至自己所需位置，并旋緊拼緊螺母，然后開動電機，檢查主軸旋轉方向和套筒進給方向，選擇手扭的旋轉方向（順時針轉則主軸往下，逆時針轉則主軸往上）是否正確。如不正確，主軸旋轉方向可以通過改變主軸電機換向變速轉換開關方向來變換，而套筒進給可以通過外拉或內推套筒進給方向選擇手扭來實現。

3、外拉套筒機動進給操作手柄，即可實現套筒自動進給。

4、可以通過旋轉主軸套筒進給量選擇手柄，實現主軸進給速度的變換。



注意：

1）當主軸轉速超過3000轉/分請勿使用自動進給裝置。

2）當鉆頭大于3/8寸時請勿使用自動進給裝置。

3）平時不使用自動進給裝置時，請將X6332萬能搖臂銑床主軸套筒機動離合手柄脫開（即將手柄掛在外定位孔上）。

4）長時間不用主軸自動進給時，要重新使用請用手動方式檢查自動進給是否完好，即將套筒進給方向選擇手扭置于空檔位，進給手輪，看套筒微調到預定位是否可以回彈，如不行參看說明書。

X6332萬能搖臂銑床油路潤滑：

X6332萬能搖臂銑床的使用壽命取決于運動各部位的清潔與潤滑。

1、手拉油泵每班打油兩次，每次五下，用30#機油即可。

2、機頭部位：離合器轉盤每周一次，每次兩滴，30#機油加于離合器轉盤邊上螺絲孔位即可，用油壺。

3、齒轉箱：黃油嘴每周一次，2#美乎潤滑脂，用黃油槍。

4、主軸套筒：30#機油，每班兩次。每周用煤油（柴油）清洗套筒一次。
