X7150床身銑床是在普通床身銑床的基礎上，開發的一種新型通用炮塔銑床該銑床的結構合理、剛性性能好、產品精度高，具有銑削、鉆孔、攻絲、擴孔及鉸孔等多種功能，是機械、電子、儀器、儀表、模具、汽車等行業的理想加工設備。

X7150床身銑床為床身式結構，數控操作系統可以由客戶自選，能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，適合于多品種、中小批量產品的生產，對復雜、高精度零件的加工更能顯示其優越性。



x7150床身銑床技術參數：

規格	X7150
工作臺尺寸（長×寬） （mm）	1600 × 400
工作臺很大行程（縱向 / 橫向） （mm）	1050/500
工作臺“ T ”型槽（槽數 / 寬距 / 間距） mm	3/18/100
主軸孔錐度	ISO 50
主軸端面至工作臺面距離 （mm）	100-630
主軸中心至立柱導軌面距離 （mm）	540
主軸轉速范圍 （r.p.m）	20-1600
主軸箱回轉角度	± 45 °
套筒行程 （mm）	105
工作臺機動進給范圍（ 18 級） （mm/min）	縱、橫向： 23.5-1180     垂直方向： 11.75-590
工作臺快速移動速度 （mm/min）	縱、橫向： 2300  垂直方向： 1150
主電機功率 （Kw）	7.5
機動進給電機功率 （w）	1500
冷卻泵電機功率 （w）	90
外形尺寸（長×寬×高）	2390 × 1860 × 2220
凈重 （Kg）	4690



x7150床身銑床型號所代為的意義：

X（類別代號）是銑床（銑字讀音XI)，

7(組代號）床身銑床，

1（系代號）床身銑床，

50（主參數1/10mm）工作臺寬度500mm，

X7150床身銑床（或床身式銑床）；

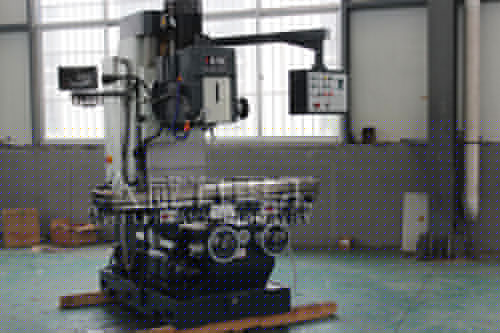

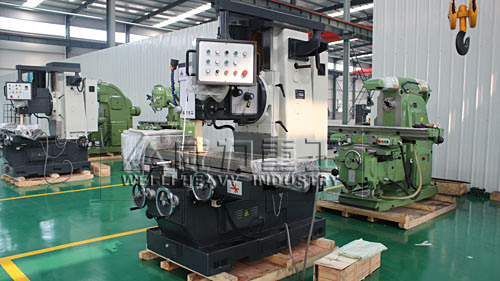

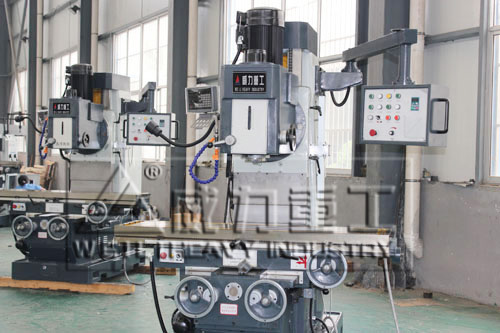

X7150床身銑床圖片：



X7150床身銑床結構特點：

1、山東威力重工生產的X7150床身銑床主要構件的底座、機身、工作臺、中滑座等采用FC30高級鑄造，經人工時效消除內應力處理、使耐磨耗，變型量降到很低，保證機床長期使用的穩定性，讓您機床使用時間更久。

2、山東威力重工X7150床身銑床整體結構為床身式結構，銑頭為大功率機械調速高精度銑頭，銑頭可在左、右20°范圍內工作；主軸套筒的進給具有自動、手動、手動微調等功能；主軸剛性大，調速方便、靈活。

3、X7150床身銑床主軸箱的機動進給和快速移動可以采用手動、機動上下升降等操作，因此操作方便、快捷。

4、床身上縱、橫向有手動進給、機動進給和機動快進三種，不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。

5、工作臺X向行程可達1400mm，拓展了機床加工范圍，Y、Z向?qū)к墳閷捑匦螌?dǎo)軌，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，減小工作臺的低速爬行，提高精度，使用壽命更長。

6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉。同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。

7、X7150床身銑床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀易操作。

X7150床身銑床與普通銑床的區別：

X7150床身銑床是工作臺不能升降，可沿床座導軌作縱向、橫向移動，銑頭或立柱可作垂直移動的銑床。由于升降臺銑床在加工狀態隨時上下移動的部件有工作臺、床鞍和升降臺以及工件其層次多、重量重，系統剛度差；銑頭沿床身導軌上下移動，其升降部分銑頭的重量僅有升降臺銑床升降部分（工作臺、床鞍和升降臺以及工件）重量的1/5，不僅升降靈便、且大大提高了機床的整體剛性。
